os lab4参考

本文最后更新于：2023年9月25日 下午

OrangeS使用信号量PV操作实现读者优先、写者优先

0 代码说明

  • code\reader文件夹为读者优先
  • code\writer文件夹为写者优先

基于6r源码进行设计

1 添加新task

image-20201208105527572

2 封装系统调用

2.1 myprint

proto.h中

1
2
PUBLIC  void    myprint(char* s);  /*封装打印的系统调用*/
PUBLIC  void     sys_myprint(char* s);

修改const.h，#define NR_SYS_CALL 2

在global.c中，修改

1
2
PUBLIC	system_call		sys_call_table[NR_SYS_CALL] = {sys_get_ticks,
                                                    sys_myprint};

syscall.asm

1
2
3
4
5
6
7
8
_NR_myprint      	equ 1 ;
global	myprint
...
myprint:
	mov	eax, _NR_myprint
	mov ecx,[esp+4]
	int	INT_VECTOR_SYS_CALL
	ret

proc.c，这里用了一些小技巧，通过一个参数就能实现彩色打印，就是判断进程的偏移量，选择是使用disp_str还是disp_color_str

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
/*======================================================================*
                           sys_myprint
 *======================================================================*/
PUBLIC void sys_myprint(char* s)
{
	int offset = p_proc_ready - proc_table;
	switch (offset)
	{
	case 0:
		disp_color_str(s, BRIGHT | MAKE_COLOR(BLACK, RED));
		break;
	case 1:
		disp_color_str(s, BRIGHT | MAKE_COLOR(BLACK, GREEN));
		break;
	case 2:
		disp_color_str(s, BRIGHT | MAKE_COLOR(BLACK, BLUE));
		break;
	case 5:
		disp_str(s);
		break;
	case 4:
		disp_color_str(s, BRIGHT | MAKE_COLOR(BLACK, PURPLE));
		break;
	case 3:
		disp_color_str(s, BRIGHT | MAKE_COLOR(BLACK, YELLO));
		break;
	default:
		disp_str(s);
		break;
	}
}

因为进行了参数传递，所以需要在进行系统调用时候也将参数压栈且出栈

kernal.asm

1
2
3
4
5
6
7
8
9
sys_call:
	call    save
	sti
	push	ecx
	call    [sys_call_table + eax * 4]
	add 	esp,4
	mov     [esi + EAXREG - P_STACKBASE], eax
	cli
	ret

2.2 mysleep

同上的步骤跳过，仅叙述不同的

  1. 给PROCESS结构体加上 int wakeup_ticks; // 睡醒的时刻

  2. ```c
    /======================================================================
    sys_sleep
    ======================================================================/
    PUBLIC void sys_sleep(int milli_seconds)
    {
    p_proc_ready->wakeup_ticks = get_ticks() + milli_seconds / (1000 / HZ);
    schedule();
    }

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11

    3. 添加辅助方法，用于判断进程是否可用

    	```c
    	PUBLIC int isRunnable(PROCESS* p){
    		if(p->wakeup_ticks <= get_ticks()&&p->isBlock == 0&&p->isDone ==0){
    			return 1;
    		}else{
    			return 0;
    		}
    	}

2.3 PV操作

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
/*======================================================================*
                           sys_p
 *======================================================================*/
PUBLIC void sys_p(void *mutex)
{
	disable_irq(CLOCK_IRQ); //保证原语
	Semaphore *semaphore = (Semaphore *)mutex;

	semaphore->value--;
	if (semaphore->value < 0)
	{
		sleep(semaphore);
	}
	enable_irq(CLOCK_IRQ);
}
/*======================================================================*
                           sys_v
 *======================================================================*/
PUBLIC void sys_v(void *mutex)
{
	disable_irq(CLOCK_IRQ); //保证原语
	Semaphore *semaphore = (Semaphore *)mutex;

	semaphore->value++;
	if (semaphore->value <= 0)
	{
		wakeup(semaphore);
	}
	enable_irq(CLOCK_IRQ);
}

PUBLIC void sleep(Semaphore *mutex)
{
	mutex->queue[-mutex->value - 1] = p_proc_ready;
	p_proc_ready->isBlock = 1; // 阻塞
	schedule();
}

PUBLIC void wakeup(Semaphore *mutex)
{

	PROCESS *wake = mutex->queue[0];
	int i,index=0;
	// 选出优先级最高的进程，优先唤醒
	for (i = 0; i < (-mutex->value+1); ++i)
	{
		if(mutex->queue[i]->priority > wake->priority){
			wake = mutex->queue[i];
			index = i;
		}
	}
	//然后整体往前移,现在value指的是队列中剩下元素个数的负数
	for (i = index; i < (-mutex->value); ++i)
	{
		mutex->queue[i] = mutex->queue[i + 1];
	}
	wake->isBlock = 0;
}

3 读者优先

3.1 理解

  • 如果有读者在读，写者就得一直等待；
  • 如果写者进程在读，读者进程到来后，还没写的进程必须让读者先读

3.2 修改PROCESS

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
typedef struct s_proc
{
	STACK_FRAME regs; /* process registers saved in stack frame */

	u16 ldt_sel;			   /* gdt selector giving ldt base and limit */
	DESCRIPTOR ldts[LDT_SIZE]; /* local descriptors for code and data */

	int ticks; /* remained ticks */
	int wakeup_ticks;	// 睡醒的时刻
	int needTime;		// 需要的时间片
	int isBlock;		// 1，被阻塞；0.非阻塞
	int isDone;			// 1，已完成；0，未完成
	char type;			// 'r'/'w'
	u32 pid;		 /* process id passed in from MM */
	char p_name[16]; /* name of the process */
} PROCESS;

对此进行一些说明

  • ticks，废除了，没用
  • wakeup_ticks，使用mysleep后睡眠
  • needTime，需要的时间片
  • isBlock，阻塞状态，pv操作使用，如果在P时候被sleep，则Block；V时wake，则取消Block

3.3 时间中断处理

1
2
3
4
5
6
7
8
9
10
/*======================================================================*
                           clock_handler
 *======================================================================*/
PUBLIC void clock_handler(int irq)
{
	ticks++;
	p_proc_ready->ticks--;
	schedule();
}

去掉原有代码一些不必要的东西

3.4 信号量PV操作

1
2
3
4
5
6
7
8
9
10
11
// global.h
typedef struct semaphore{
    int value;
    PROCESS* queue[NR_TASKS];
}Semaphore;


EXTERN Semaphore readMutex; // value=并发数
EXTERN Semaphore writeMutex;// value=1
EXTERN Semaphore countMutex;// value=1
EXTERN Semaphore writeMutexMutex;// value=1

读者进程伪代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
void reader()
{
    while(1){
		P(&countMutex);
		if (readPreparedCount == 0){
		P(&writeMutex);}
			readPreparedCount++;
		V(&countMutex);

		P(&readMutex);
		readCount++; // 记录正在读的数量，供F打印
		// 读文件
		readCount--;
		V(&readMutex);

		P(&countMutex);
		readPreparedCount--;
		if (readPreparedCount == 0){
			V(&writeMutex);
		}
		V(&countMutex);

		p_proc_ready->isDone = solveHunger; // 解决饿死
		milli_delay(10); // 废弃当前时间片，至少等到下个时间片才能进入循环
    }
}

写者进程伪代码

1
2
3
4
5
6
7
8
9
10
11
12
void writer(){
    while (1){
		P(&writeMutexMutex); // 只允许一个写者进程在writeMutex排队，其他写者进程只能在writeMutexMutex排队
		P(&writeMutex);
			//写文件
		V(&writeMutex);
		V(&writeMutexMutex);

		p_proc_ready->isDone = solveHunger; // 解决饿死
		milli_delay(10); // 废弃当前时间片，至少等到下个时间片才能进入循环
	}
}

F进程

1
2
3
4
5
6
7
8
9
void F()
{
	while (1)
	{
        ...
		// 打印信息
		mysleep(10);
	}
}

3.5 调度算法

想法：

  • 选择优先级最高的进程，优先运行useTime最少的进程
  • 因为F进程优先级最高，所以如果有F，一定运行F，所以需要将F进程使用mysleep进行睡眠，避免其使用时间片
  • 而在ABC进程中，没读一次进行milli_delay(10);操作，也就是让这个时间片内不允许做任何事，在进入到下个时间片后，程序由时间中断跳入schedule，进行进程调度，然后再解决下个时间片的事情
  • F的实现方式其实是一种伪实现的方式，本质是在同一个时间片内先时间中断，然后由调度算法必定命中F，打印信息后，进入mysleep(10);，也就是等待下个时间片，然后在mysleep中再次进行schedule()，执行读写进程
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
/*======================================================================*
                              schedule
 *======================================================================*/
PUBLIC void schedule()
{
	disable_irq(CLOCK_IRQ);

	// 先检查一遍，如果都Done了，重新开始
	check();
	PROCESS *select = proc_table+5; // 优先选择F进程
	if(isRunnable(select)){
		//nothing
		p_proc_ready = select;
	}else{ // 如果F进程阻塞了，顺序按时间片调度其他进程
		while (!isRunnable(pre_proc))
		{
			pre_proc++;
			if(pre_proc==select){
				pre_proc = proc_table;
			}
		}
		p_proc_ready = pre_proc;
		pre_proc++;
			if(pre_proc==select){
				pre_proc = proc_table;
			}

	}
	if(p_proc_ready->type=='r'||p_proc_ready->type=='w'){ // 修改状态，供F打印
		nowStatus = p_proc_ready->type;
	}
	enable_irq(CLOCK_IRQ);
}

3.6 结果

为了体现读者优先，我们在读者进程开头加上mysleep(10)，也就是让写者进程先到达

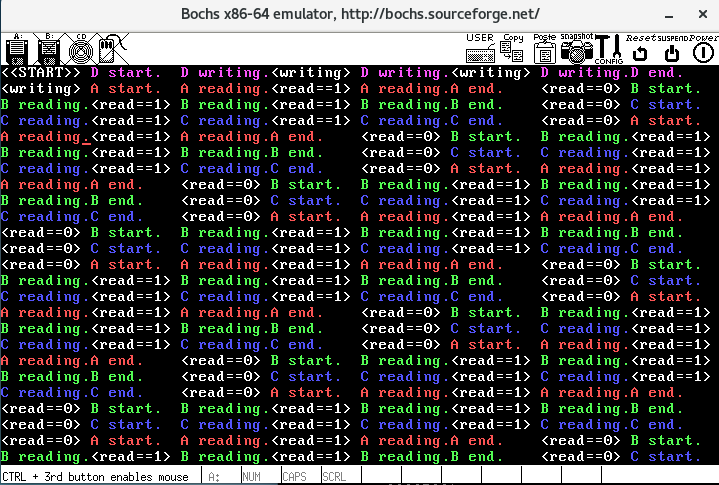

并发量1

读者进程到达后，写者进程被饿死，这很好理解，因为不断有读者进程在排队，而读者进程优先级高，所以轮不到写者进程

image-20201227143657778)

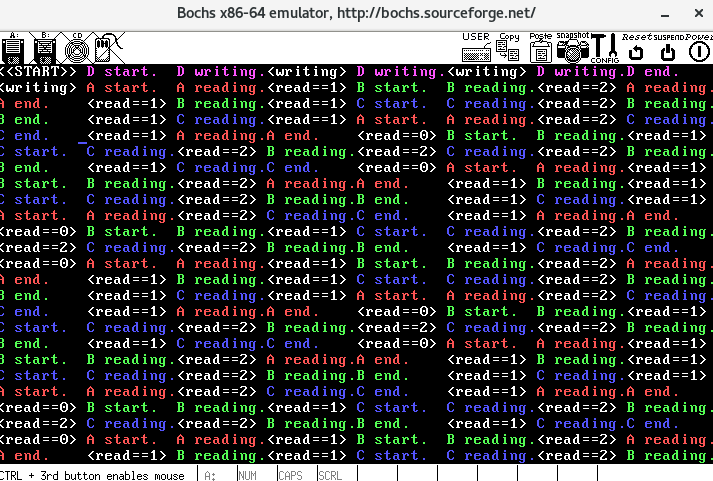

并发量2

读者进程到达后，写者进程被饿死，这很好理解，因为不断有读者进程在排队，而读者进程优先级高，所以轮不到写者进程

image-20201227143740682

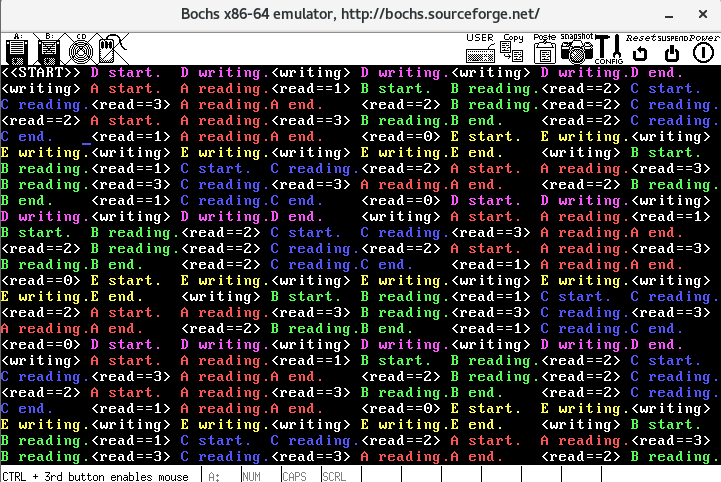

并发量3

当进程量=并发量时，读者进程到达后，写者进程不被饿死

因为总会有时刻，读并发==0，这时候读进程会V(&writeMutex);，使写进程进入

比如在箭头所示的时间点，A完成了第二次读，BC完成了第一次读，都退出了，并发量=0

image-20201227144214543

image-20201227143826375

4 写者优先

4.1 理解

  • 已有进程运行时，有写者和读者进入，即使读者晚于写者到来，也优先进行写操作

    例如，对于到达顺序【R1】【W1】【R2】【W2】【R3】而言，运行顺序为

    【R1】【W1】【W2】【R2】【R3】

  • 写者进程到来后，已经进入队列的读进程可以先读，还没到来的都必须等写完才可以读

4.2 信号量PV操作

使用的信号量如下

1
2
3
4
5
6
7
8
9
10
11
12
typedef struct semaphore{
    int value;
    PROCESS* queue[NR_TASKS];
}Semaphore;


EXTERN Semaphore readMutex; // value=1 ，保证只有一个在读
EXTERN Semaphore writeMutex; // value=读并发数
EXTERN Semaphore readCountMutex;// value=1
EXTERN Semaphore writeCountMutex;// value=1
EXTERN Semaphore readPermission; // value=1
EXTERN Semaphore readPermissionMutex; // // value=1，保证只有一个读者被卡在readPermission

读进程伪代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
void reader()
{
	while (1){
		P(&readPermissionMutex); // 保证只有一个被卡在readPermission
		P(&readPermission); // 判断修改在读人数
		P(&readCountMutex);
			if (readPreparedCount == 0){
				P(&writeMutex);
			}
			readPreparedCount++;
		V(&readCountMutex);
		V(&readPermission);
		V(&readPermissionMutex);

		P(&readMutex);
			readCount++;
			//读操作
			readCount--;
		V(&readMutex);

		P(&readCountMutex);
			readPreparedCount--;
			if (readPreparedCount == 0){
				V(&writeMutex);
			}
		V(&readCountMutex);

		p_proc_ready->isDone = solveHunger;
		milli_delay(10);
	}
}

写进程伪代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
void writer(char process)
{
	while (1){
		P(&writeCountMutex);
			writeCount++;
			if(writeCount==1){
				P(&readPermission);
			}
		V(&writeCountMutex);

		P(&writeMutex);
		// 写操作
		V(&writeMutex);

		P(&writeCountMutex);
			writeCount--;
			if (writeCount == 0){
				V(&readPermission);
			}
		V(&writeCountMutex);

		p_proc_ready->isDone = solveHunger;
		milli_delay(10);
	}
}

4.3 结果

为了体现写者优先，我们在写者进程开头加上mysleep(10)，也就是让读者进程先到达

根据前面的解释，由于写并发量为1，写进程为2，所以读者进程在写者进程到来后会被饿死

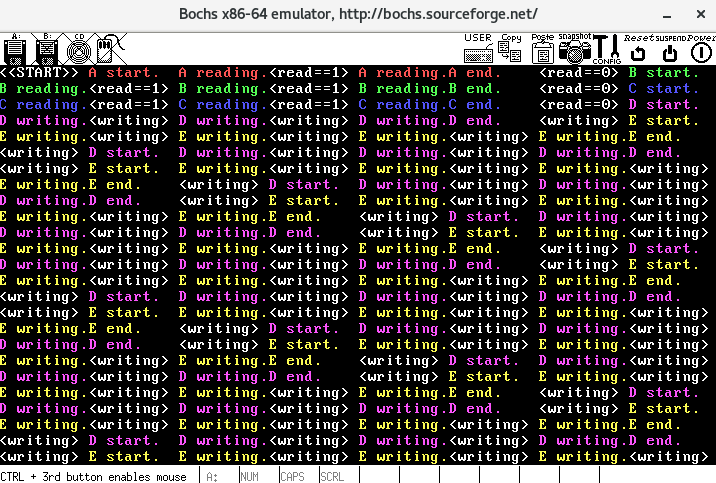

并发量1

image-20201227144559557

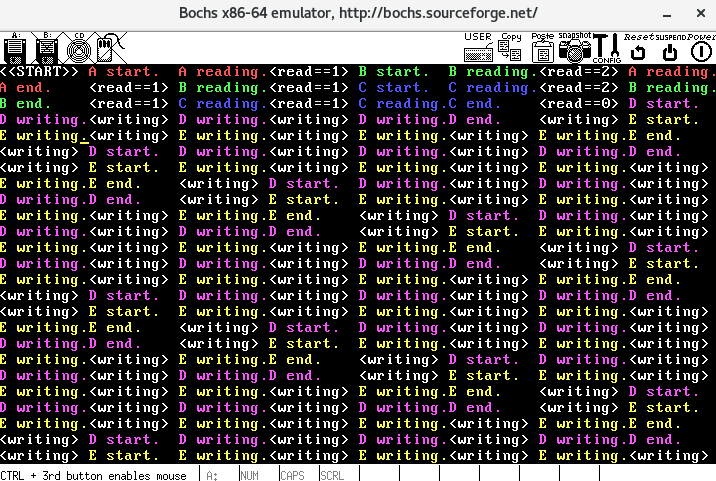

并发量2

image-20201227144625616

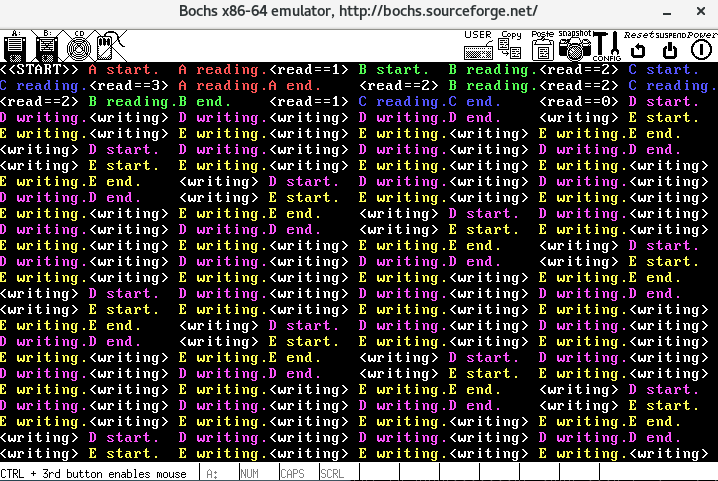

并发量3

image-20201227144649817

5 解决饥饿问题

进程结构体引入变量isDone，所有进程都运行过一遍后，isDone重置，以白色输出<RESTART>

在main.c中修改此行可对解决饥饿进行开关

1
2
// 是否解决饿死
solveHunger = 1;

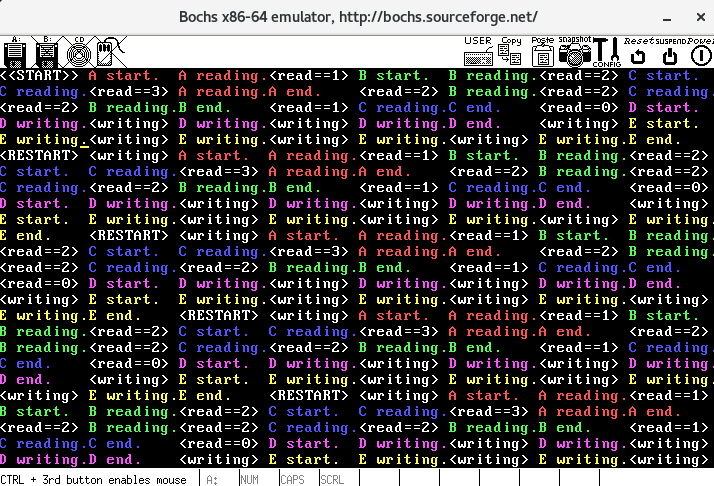

解决饥饿后的并发量为3写者优先：

image-20201227144759213
